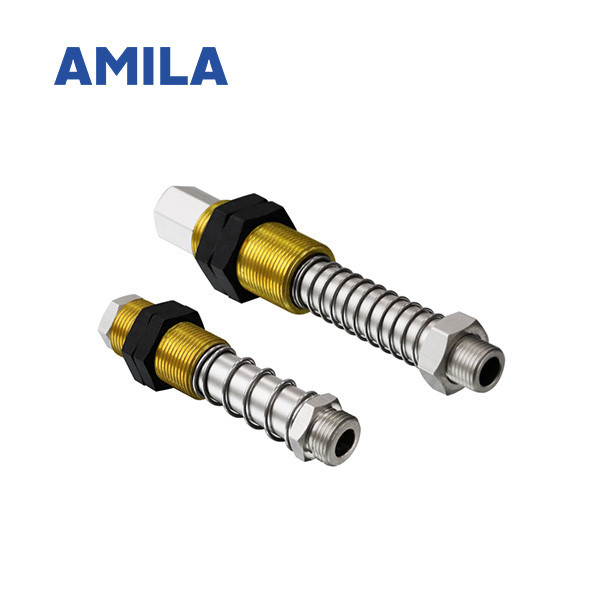

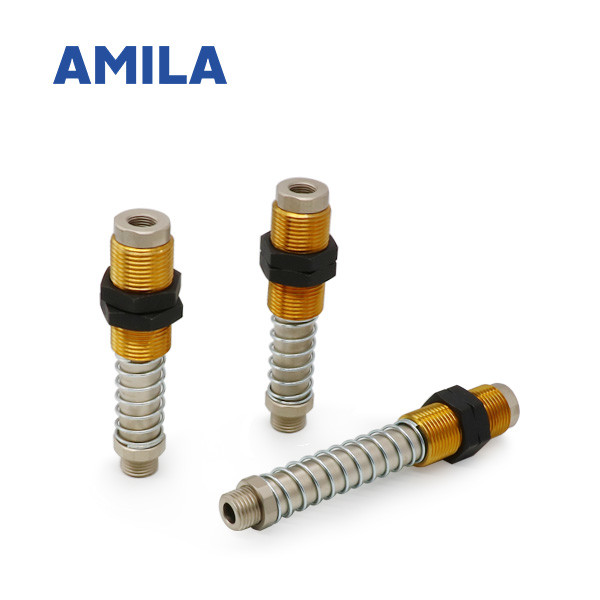

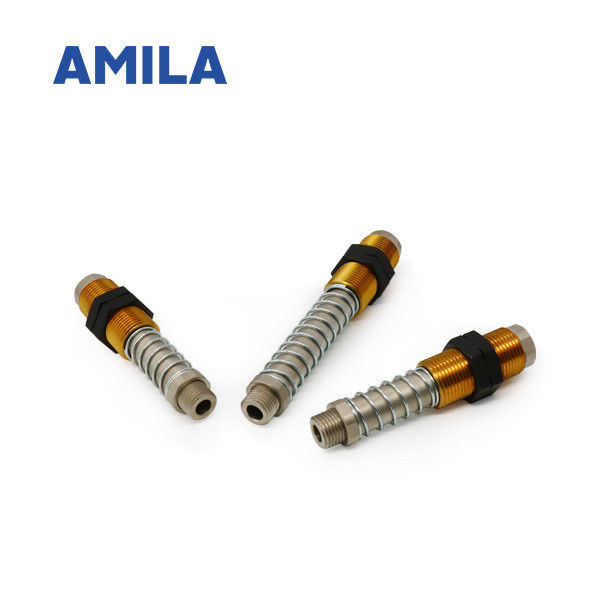

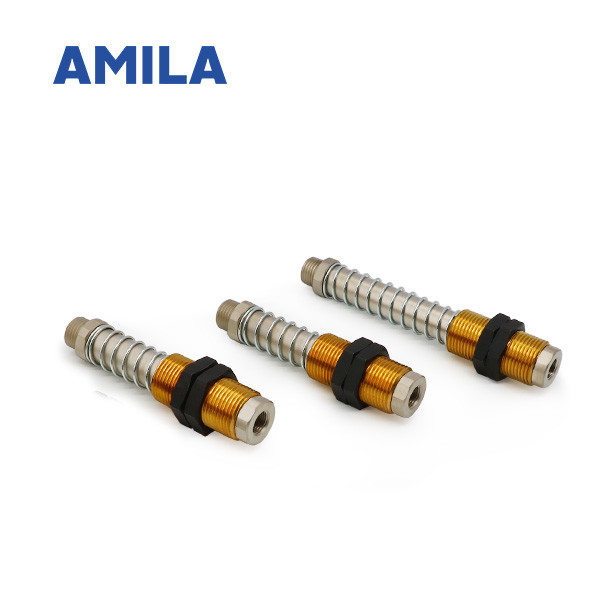

Encaixes de aço inoxidável MTE-HD do copo da sução, tipo integrado suportes da importação do vácuo da mola

Name: Encaixes de aço inoxidável MTE-HD do copo da sução, tipo integrado suportes da importação do vácuo da mola
Brand: AMILA
SKU: Suporte MTE-HD do amortecedor da mola
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (194 reviews)

Stainless Steel Suction Cup Fittings MTE-HD , Integrated Vacuum Import Type Spring Struts

Informação Básica

Lugar de origem:	China
Marca:	AMILA
Número do modelo:	Suporte MTE-HD do amortecedor da mola

Quantidade de ordem mínima:	Negotiatable
Preço:	Negotiatable
Detalhes da embalagem:	Pacote da caixa/casos de madeira
Tempo de entrega:	Segundo a quantidade da ordem
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	Negotiatable

Melhor preço contacto

Informação detalhada

Materiais:	de aço inoxidável e de bronze	Conexão:	G1/8” a G1/2”
Curso do amortecedor:	15 a 90mm	Destaque 1:	Apropriado para ocasiões resistentes
Destaque 2:	Importação integrada do vácuo	modelo N º:	MTE-HD
Realçar:	encaixes do copo da sução , suportes da mola

Descrição de produto

Suporte MTE-HD do amortecedor da mola dos encaixes do copo do vácuo de aço inoxidável com bronze

1. Introdução e aplicação:

Workpieces levando (tais como a folha de metal curvada) com diferença da altura no plano da sução;
Pressão do punho - workpieces sensíveis (tais como o vidro) para assegurar o contato flexível.
Apropriado para o uso sob condições de trabalho ásperas.

2. Estrutura

Encaixes de aço inoxidável MTE-HD do copo da sução, tipo integrado suportes da importação do vácuo da mola 0

Atuador da mola que consiste na haste de aço inoxidável de grande resistência, luva de bronze com rolamento integrado (2) e umedecendo a mola (4);
Haste de atuador com alimentação integrada do vácuo, linha sempre fêmea da conexão (1);
Para modelos com poder da anti-rotação, a luva de aço inoxidável e de rolamento adota a estrutura planar de harmonização.
Para a linha (5) que conecta o copo da sução, o tamanho máximo da junção interna da linha é geralmente M5 e a linha externo tem especificações diferentes.
Duas contraporcas (4) para o acessório.

3. Dados da tecnologia:

Tipo	Taxa da carga da mola	Pretensão da mola	Força da mola	Carga vertical	Carga horizontal	Peso	Temperatura de funcionamento
	】 Do 【N/mm	】 Do 【N	】 Do 【N	】 Do 【N	】 Do 【N	】 de g do 【	】 do ℃ do 【
MTE-HD G1/8-AG 15	0,221	3,53	5,19	3700	385	80	0… 80
MTE-HD G1/8-AG 15 VG	0,221	3,53	5,19	3700	385	80	0… 80
MTE-HD G1/8-AG 25	0,143	3,57	5,36	3700	283	90	0… 80
MTE-HD G1/8-AG 25 VG	0,143	3,57	5,36	3700	283	90	0… 80
MTE-HD G1/8-AG 50	0,097	2,92	5,34	3700	173	110	0… 80
MTE-HD G1/8-AG 50 VG	0,097	2,92	5,34	3700	173	110	0… 80
MTE-HD G1/4-AG 25	0,711	6,47	15,36	2400	747	145	0… 80
MTE-HD G1/4-AG 25 VG	0,711	6,47	15,36	2400	747	145	0… 80
MTE-HD G1/4-AG 50	0,452	1,4	12,7	2400	466	175	0… 80
MTE-HD G1/4-AG 50 VG	0,452	1,4	12,7	2400	466	175	0… 80
MTE-HD G1/4-AG 75	0,262	5,38	15,2	2400	340	190	0… 80
MTE-HD G1/4-AG 75 VG	0,262	5,38	15,2	2400	340	190	0… 80
MTE-HD G3/8-AG 25	3,829	25,64	73,5	4800	1870	400	0… 80
MTE-HD G3/8-AG 25 VG	3,829	25,64	73,5	4800	1870	400	0… 80
MTE-HD G3/8-AG 75	1,072	37,2	77,4	4800	800	530	0… 80
MTE-HD G3/8-AG 75 VG	1,072	37,2	77,4	4800	800	530	0… 80
MTE-HD G3/8-AG 90	1,072	24,38	75,3	4800	730	545	0… 80
MTE-HD G3/8-AG 90 VG	1,072	24,38	75,3	4800	730	545	0… 80
MTE-HD G1/2-AG 25	3,289	25,64	73,5	4900	1870	400	0… 80
MTE-HD G1/2-AG 25 VG	3,289	25,64	73,5	4900	1870	400	0… 80
MTE-HD G1/2-AG 75	1,072	37,2	77,4	4900	800	530	0… 80
MTE-HD G1/2-AG 75 VG	1,072	37,2	77,4	4900	800	530	0… 80
MTE-HD G1/4-AG 90 VG	0,262	1,49	13,28	1500	300	210	0… 80
MTE-HD G1/2-AG 90	1,072	24,38	75,3	4900	730	544	0… 80

Nota do ***: Linha externo resistente VG do AG de HD com função da anti-rotação

4. Dados de projeto

Encaixes de aço inoxidável MTE-HD do copo da sução, tipo integrado suportes da importação do vácuo da mola 1

Atuador MTE-HD.pdf da mola
